Depositi di stoccaggio e armadi da esterno per IBC
I depositi di stoccaggio per cisterne IBC 1000 L, detti comunemente anche armadi da esterno per IBC, sono necessari per la minimizzazione dei rischi e la gestione di sversamenti accidentali di liquidi pericolosi, inquinanti, infiammabili e corrosivi. Le IBC possono essere danneggiate a causa di un’incauta movimentazione con carrello elevatore o dare luogo a perdite durante le operazioni di riempimento, travaso e svuotamento e quindi possono rappresentare un serio rischio per la sicurezza delle persone e dell’ambiente se non immagazzinate correttamente.
I depositi per IBC Sall sono progettati e realizzati rispettando i più rigorosi standard qualitativi e le leggi nazionali ed EU vigenti in materia per garantire lo stoccaggio esterno delle cisterne IBC a norma e il massimo livello di sicurezza.
Tutti gli armadi da esterni per IBC Sall presentano una solida struttura in acciaio, di qualità certificata e tracciabile, dotata di griglie di ventilazione, porte battenti e vasca di raccolta integrata collaudata e testata per tenuta stagna e qualità della saldatura in conformità alla norma UNI EN ISO 3834:2-2021 (versione attualmente in vigore dello standard EU). Le griglie di ventilazione sono progettate per assicurare l’ottimale ricambio d’aria naturale all’interno del deposito in modo da prevenire i pericoli derivanti da una possibile saturazione interna di gas e la vasca di sicurezza rispetta la legge dei bacini di contenimento che stabilisce che la capacità in litri minima non deve mai essere inferiore a 1/3 del volume totale stoccato, pari al volume del contenitore più grande – quindi per gli armadi da esterno per IBC pari a 1000 litri.
Il bacino di contenimento dei depositi per IBC viene realizzato da Sall, su richiesta, anche con rivestimento interno in materiale plastico antiacido, offrendo così anche per le sostanze corrosive un deposito ultraresistente in acciaio e ideale per questa tipologia di liquidi. Questo tipo di armadio per IBC con rivestimento antiacido è infatti particolarmente apprezzato dalle aziende che operano nei settori chimico-farmaceutico, della pelletteria e in ambito sanitario grazie alla capacità di Sall di creare il deposito più sicuro sulla base della classe di pericolosità e della scheda tecnica della sostanza.
Ideali per stoccare da 1 a 2 cisterne IBC 1000 litri la linea completa offre modelli standard adatti per il contenimento delle sostanze pericolose e inquinanti comunemente utilizzate in tutte le aziende e offre anche modelli specifici per liquidi infiammabili. Tutti gli depositi di stoccaggio per cisternette standard sono personalizzabili per trattamenti superficiali, possono essere dotati di chiusura di sicurezza antintrusione e sono accessoriabili secondo le esigenze del cliente.
Il dipartimento di Engineering realizza su richiesta depositi di stoccaggio con vasca per IBC da 1000 lt completamente su misura anche con isolamento termico e certificati REI, per tutte le classi di resistenza al fuoco, secondo le specifiche del cliente e la tipologia di sostanza da stoccare.

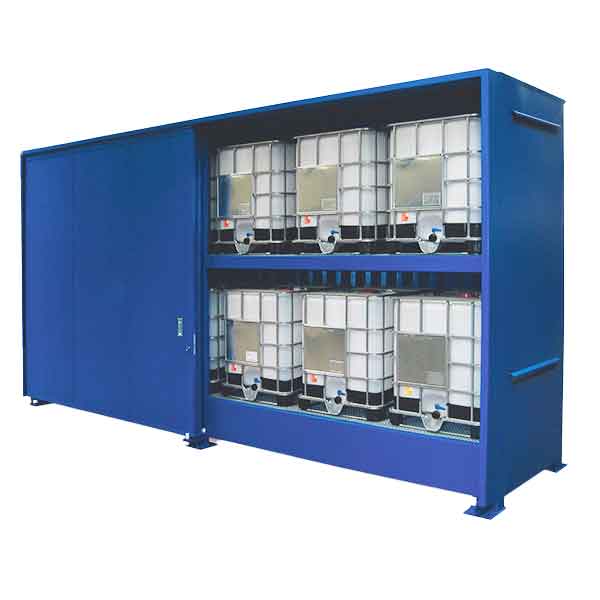

Per il contenimento di numerose IBC scopri le linee apposite di modul container e container per IBC Sall.
Deposito di stoccaggio per 1 IBC in acciaio verniciato con vasca di raccolta per sostanze pericolose e inquinanti
Per acidi e liquidi corrosivi si realizza rivestimento interno apposito

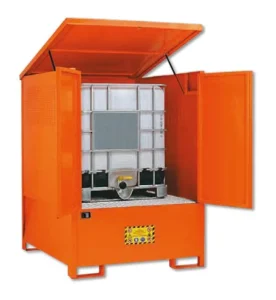

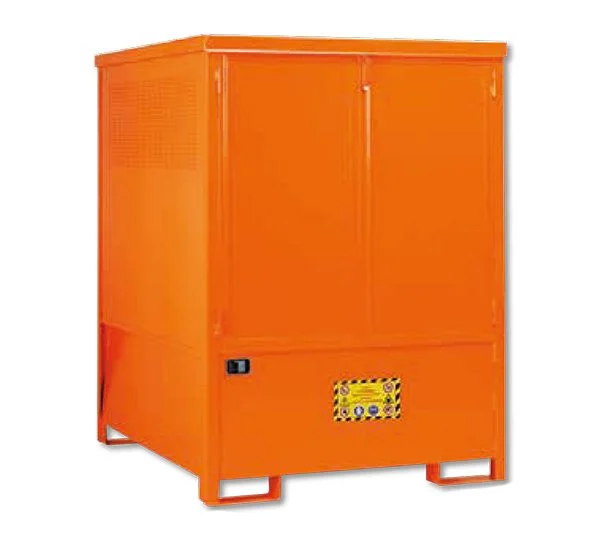

ECO 720 è la soluzione compatta per lo stoccaggio all’esterno di 1 cisternetta IBC da 1000 litri:
- Pareti laterali con prese d’aria a forma lamellare per garantire il necessario ricambio d’aria
- Coperchio sostenuto da ammortizzatori a gas
- Porte battenti in versione standard o con chiusura antintrusione

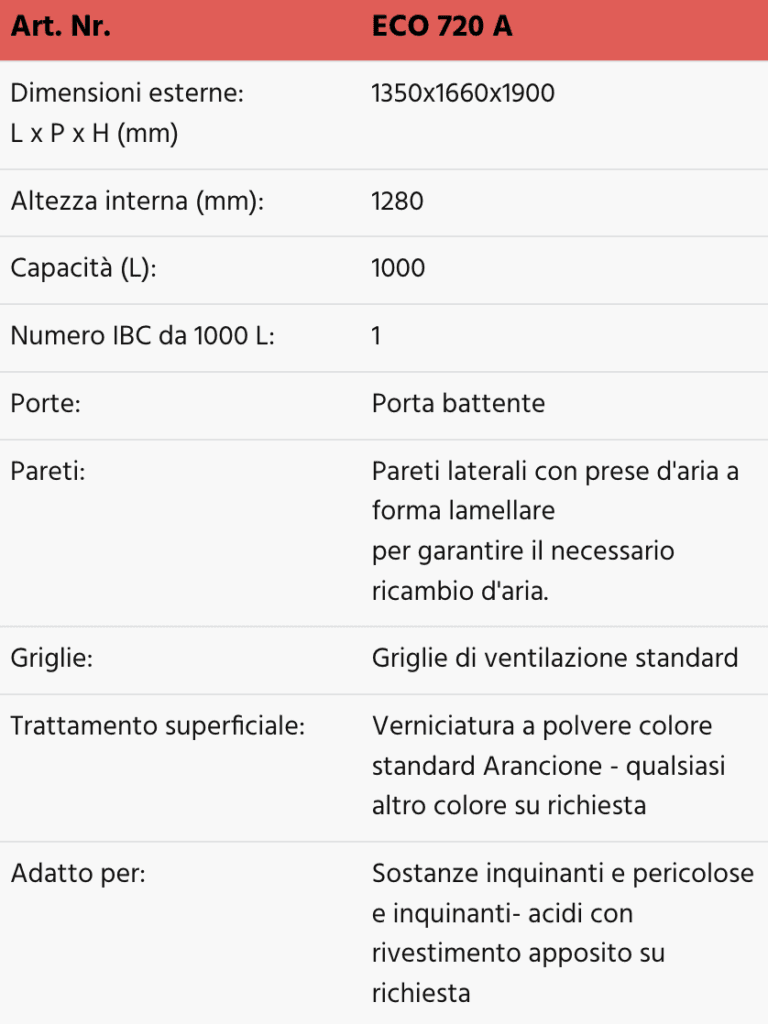

Dati tecnici armadi da esterno per 1 IBC:
| Art. Nr. | ECO 720 A |
|---|---|
| Dimensioni esterne: L x P x H (mm) |
1350x1660x1900 |
| Altezza interna (mm): | 1280 |
| Capacità (L): | 1000 |
| Numero IBC da 1000 L: | 1 |
| Porte: | Porta battente |
| Pareti: | Pareti laterali con prese d'aria a forma lamellare per garantire il necessario ricambio d'aria. |
| Griglie: | Griglie di ventilazione standard |
| Trattamento superficiale: | Verniciatura a polvere colore standard Arancione - qualsiasi altro colore su richiesta |
| Adatto per: | Sostanze inquinanti e pericolose e inquinanti- acidi con rivestimento apposito su richiesta |

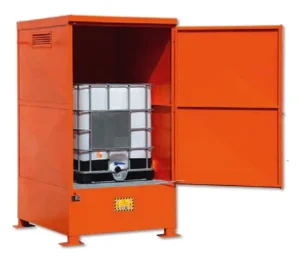

Modello predisposto per l’applicazione al suo interno di apposito ripiano rialzato ed inclinato (mod. SPC 101).
Permette di realizzare stazioni versatili in grado di consentire allo stesso tempo sia il travaso che lo stoccaggio.
Adatto per liquidi infiammabili, è dotato di griglie di ventilazione per lo stoccaggio di materiale infiammabile con area di passaggio pari ad un trentesimo della superficie in pianta (Circolare del Ministero degli Interni n° 8 del 17/04/1985)

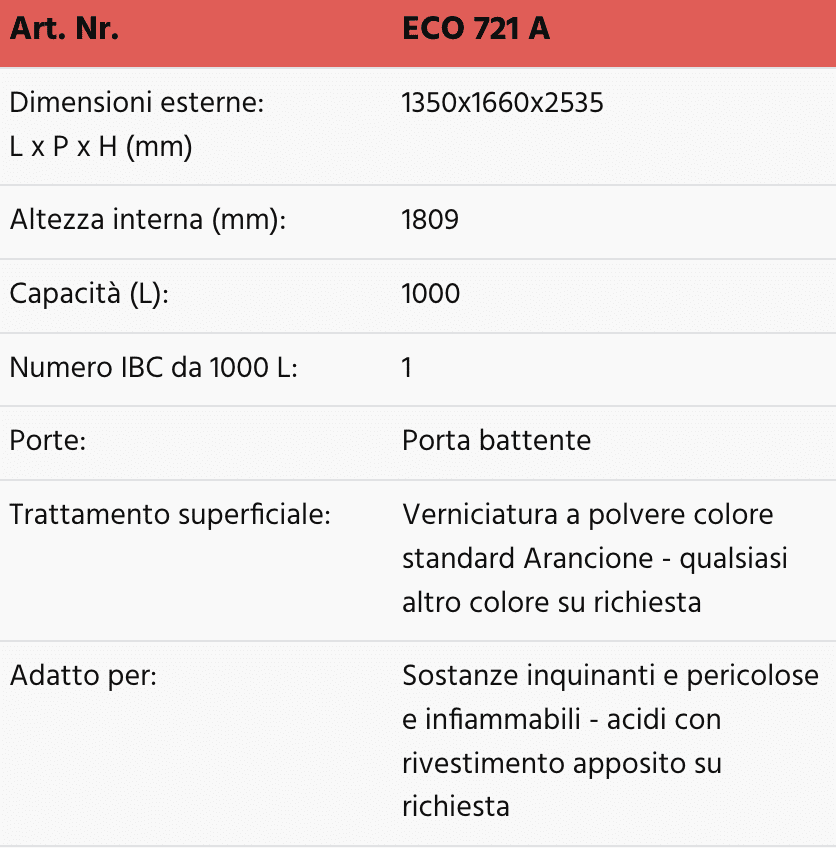

| Art. Nr. | ECO 721 A |
|---|---|
| Dimensioni esterne: L x P x H (mm) |
1350x1660x2535 |
| Altezza interna (mm): | 1809 |
| Capacità (L): | 1000 |
| Numero IBC da 1000 L: | 1 |
| Porte: | Porta battente |
| Trattamento superficiale: | Verniciatura a polvere colore standard Arancione - qualsiasi altro colore su richiesta |
| Adatto per: | Sostanze inquinanti e pericolose e infiammabili - acidi con rivestimento apposito su richiesta |
Depositi di stoccaggio per 1 IBC in acciaio zincato a caldo con vasca di raccolta per sostanze pericolose e inquinanti
Per acidi e liquidi corrosivi si realizza rivestimento interno apposito

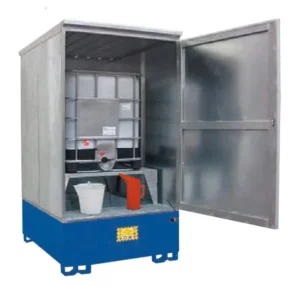

Il modello ECO 719 è la soluzione di stoccaggio pratica e funzionale creati per lo stoccaggio all’interno o all’esterno di una cisternetta da 1000 lt o piccoli contenitori.
Il deposito ECO 719 è disponibile nelle versioni:
- ECO 719 Z in acciaio zincato
- ECO 719ZB in acciaio zincato e sovraverniciato blu
- ECO 719 BZ con struttura in acciaio zincato e vasca di raccolta verniciata blu
Verniciatura di qualsiasi altro colore disponibile su richiesta.
CARATTERISTICHE PRINCIPALI:
- Vasca di contenimento in acciaio zincata a caldo, disponibile su richiesta anche nella versione blu.
- Grigliato zincato rimovibile ad alta capacità di carico. Suddiviso in segmenti rimuovibili per facilitare il prelievo e la pulizia interna della vasca.
- Struttura di copertura realizzata in lamiera d’acciaio zincata a caldo, tetto superiore in lamiera zincata grecata.
- Porta battente con chiusura di sicurezza per proteggere i materiali stoccati da personale non autorizzato.
Dati tecnici armadi da esterno per 1 IBC in acciaio zincato:

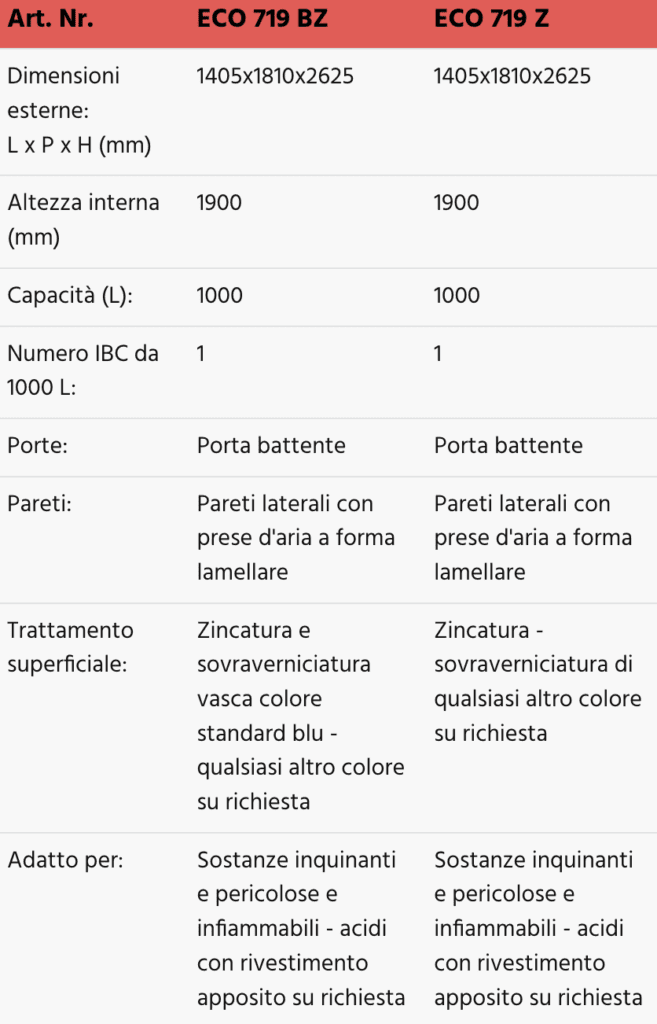

| Art. Nr. | ECO 719 BZ | ECO 719 Z |
|---|---|---|
| Dimensioni esterne: L x P x H (mm) |
1405x1810x2625 | 1405x1810x2625 |
| Altezza interna (mm) | 1900 | 1900 |
| Capacità (L): | 1000 | 1000 |
| Numero IBC da 1000 L: | 1 | 1 |
| Porte: | Porta battente | Porta battente |
| Pareti: | Pareti laterali con prese d'aria a forma lamellare | Pareti laterali con prese d'aria a forma lamellare |
| Trattamento superficiale: | Zincatura e sovraverniciatura vasca colore standard blu - qualsiasi altro colore su richiesta | Zincatura - sovraverniciatura di qualsiasi altro colore su richiesta |
| Adatto per: | Sostanze inquinanti e pericolose e infiammabili - acidi con rivestimento apposito su richiesta | Sostanze inquinanti e pericolose e infiammabili - acidi con rivestimento apposito su richiesta |
Dati tecnici armadi da esterno per 1 IBC in acciaio zincato:

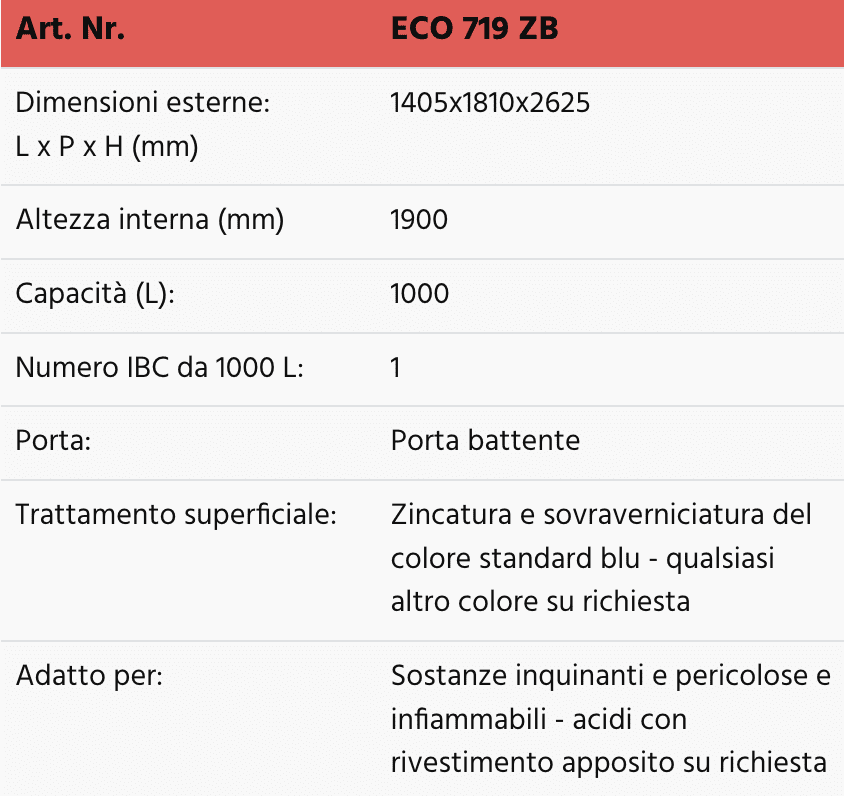

| Art. Nr. | ECO 719 ZB |
|---|---|
| Dimensioni esterne: L x P x H (mm) |
1405x1810x2625 |
| Altezza interna (mm) | 1900 |
| Capacità (L): | 1000 |
| Numero IBC da 1000 L: | 1 |
| Porta: | Porta battente |
| Trattamento superficiale: | Zincatura e sovraverniciatura del colore standard blu - qualsiasi altro colore su richiesta |
| Adatto per: | Sostanze inquinanti e pericolose e infiammabili - acidi con rivestimento apposito su richiesta |
Modelli predisposti per l’applicazione al suo interno di apposito ripiano rialzato ed inclinato (mod. SPC 102Z) e di prese d’aria per materiali infiammabili (mod. GV 731)
Permette di realizzare stazioni versatili in grado di consentire allo stesso tempo sia il travaso che lo stoccaggio.

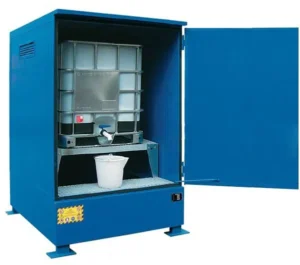

La versione ECO 731 IT è dotata di isolamento termico in tutto il rivestimento al di sopra della vasca di raccolta, nel tetto e nella porta.
Questo isolamento, ottenuto con l’interposizione di 50 mm di lana minerale tra i pannelli zincati, evita in estate il surriscaldamento provocato dai raggi solari e nella stagione fredda il fenomeno della condensa.
Disponibile anche la versione senza isolamento termico, modello ECO 731.

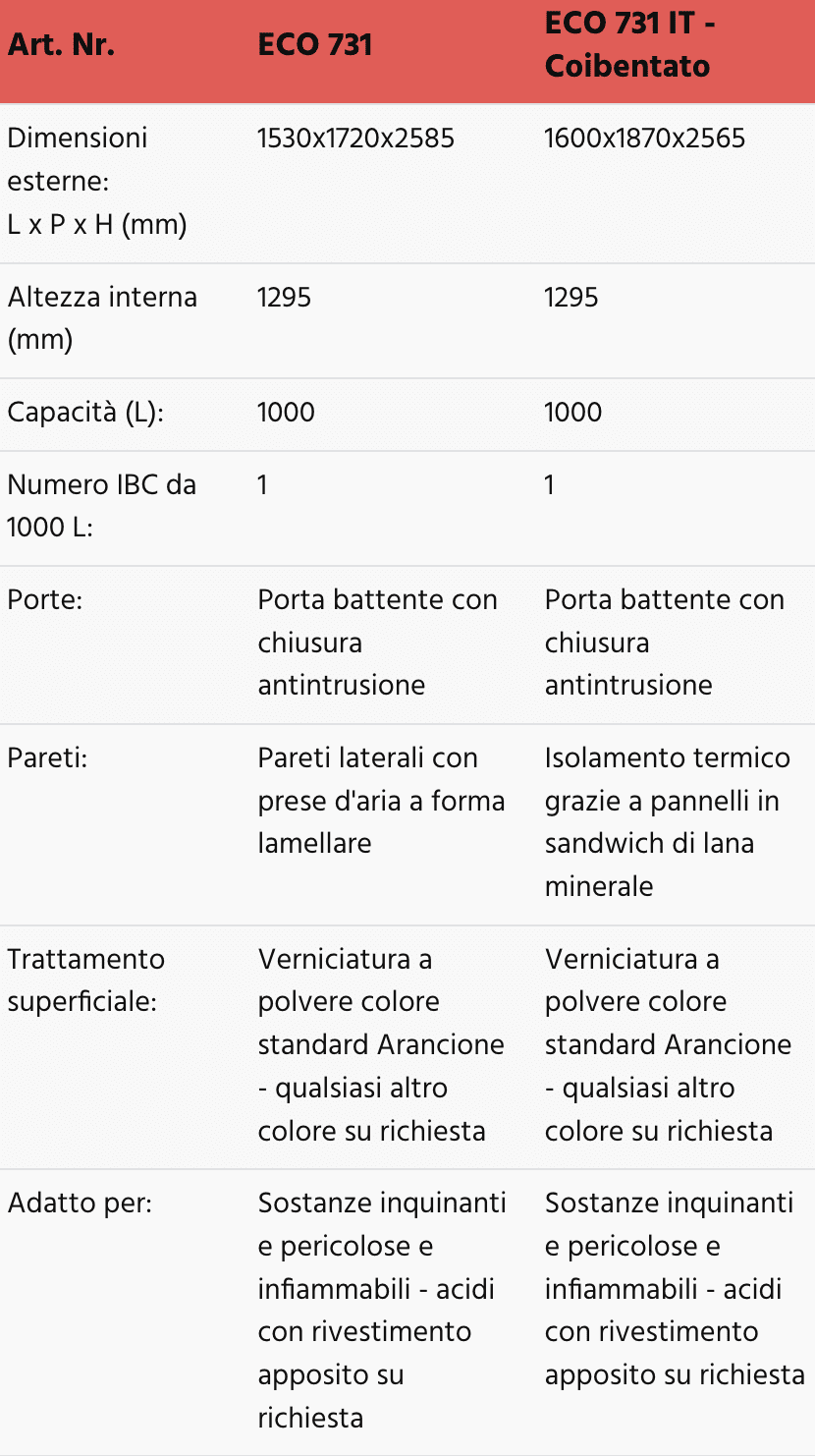

Dati tecnici box coibentato per 1 IBC:
| Art. Nr. | ECO 731 | ECO 731 IT - Coibentato |
|---|---|---|
| Dimensioni esterne: L x P x H (mm) |
1530x1720x2585 | 1600x1870x2565 |
| Altezza interna (mm) | 1295 | 1295 |
| Capacità (L): | 1000 | 1000 |
| Numero IBC da 1000 L: | 1 | 1 |
| Porte: | Porta battente con chiusura antintrusione | Porta battente con chiusura antintrusione |
| Pareti: | Pareti laterali con prese d'aria a forma lamellare | Isolamento termico grazie a pannelli in sandwich di lana minerale |
| Trattamento superficiale: | Verniciatura a polvere colore standard Arancione - qualsiasi altro colore su richiesta | Verniciatura a polvere colore standard Arancione - qualsiasi altro colore su richiesta |
| Adatto per: | Sostanze inquinanti e pericolose e infiammabili - acidi con rivestimento apposito su richiesta | Sostanze inquinanti e pericolose e infiammabili - acidi con rivestimento apposito su richiesta |
Depositi per 1 IBC in acciaio zincato ideali per sostanze pericolose, inquinanti e infiammabili.
Per acidi e liquidi corrosivi si realizza rivestimento interno apposito.

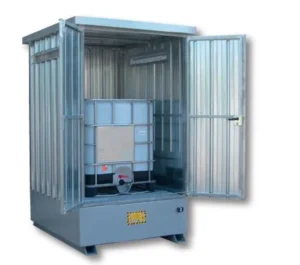

Armadio da esterno per lo stoccaggio di n.1 cisternetta da lt. 1000 dotata di vasca di raccolta in acciaio verniciata colore RAL 9006. Il piano d’appoggio in acciaio zincato a caldo è facilmente rimovibile per agevoli operazioni di ispezione e pulizia della vasca di raccolta. La pareti e il tetto sono realizzati in acciaio zincato con grecatura ad alto rilievo, le pareti interne sono inoltre dotate dii paraspruzzi alti 500 mm.
Le porte battenti sono dotate di chiusura con serratura a chiave e i piedi passanti, altezza 90 mm, preforati permettono il fissaggio a terra.
Il modello ECO 731 NZ è, come tutti gli altri modelli della linea, movimentabile con muletto essendo dotato di prolungamento delle forche e di portata adeguata.
Le griglie di ventilazione per lo stoccaggio di materiale infiammabile hanno un’area di passaggio pari a un trentesimo della superficie in pianta (circolare del ministero degli interni nr. 8 del 17/04/1985).
- Possibilità di rivestimento opzionale anti-acido della vasca di raccolta
- Su richiesta opzionale sovraverniciatura box secondo le preferenze del cliente

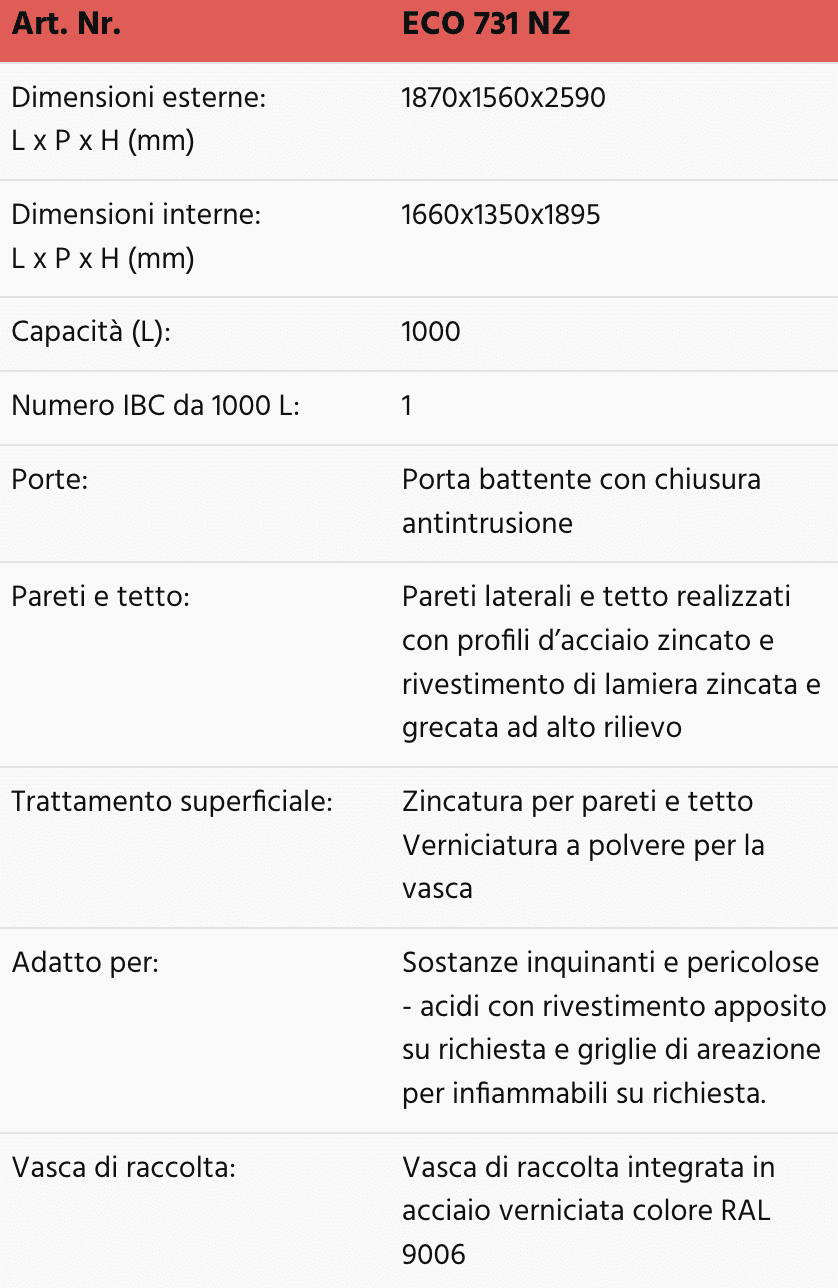

Dati tecnici box coibentato per 1 IBC:
| Art. Nr. | ECO 731 NZ |
|---|---|
| Dimensioni esterne: L x P x H (mm) |
1870x1560x2590 |
| Dimensioni interne: L x P x H (mm) |
1660x1350x1895 |
| Capacità (L): | 1000 |
| Numero IBC da 1000 L: | 1 |
| Porte: | Porta battente con chiusura antintrusione |
| Pareti e tetto: | Pareti laterali e tetto realizzati con profili d’acciaio zincato e rivestimento di lamiera zincata e grecata ad alto rilievo |
| Trattamento superficiale: | Zincatura per pareti e tetto Verniciatura a polvere per la vasca |
| Adatto per: | Sostanze inquinanti e pericolose - acidi con rivestimento apposito su richiesta e griglie di areazione per infiammabili su richiesta. |
| Vasca di raccolta: | Vasca di raccolta integrata in acciaio verniciata colore RAL 9006 |
Depositi per 2 IBC in acciaio per sostanze pericolose, inquinanti e infiammabili.
Modello ECO 732 L disponibile in versione coibentata o standard.
Per acidi e liquidi corrosivi si realizza rivestimento interno apposito.

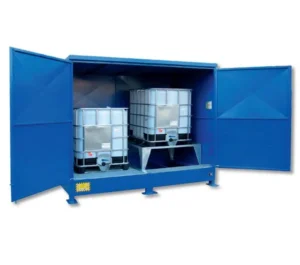

Armadio per esterno senza isolamento termico idoneo allo stoccaggio di n. 2 cisterne da 1000 litri. La sua resistente struttura in acciaio di qualità certificata è dotata di vasca di raccolta collaudata, sistema di fissaggio porte in posizione aperta e di griglie di aerazione standard. La vasca di raccolta, avente capacità 1000 lt, è dotata di grigliato in acciaio zincato a caldo ad elevata portata ed è facilmente rimovibile per consentire facili e sicure operazioni di ispezione e pulizia.
Le porte a battenti sono dotate di chiusura a chiave per impedire l’accesso a personale non autorizzato e su richiesta è possibile anche l’installazione di sistemi di allarme.
Accessori standard più richiesti per questo modello:
- Griglie di ventilazione opzionali per lo stoccaggio di materiale infiammabile con area di passaggio pari ad 1/30 della superficie in pianta (Circolare del Ministero degli Interni n. 8 del 17/04/1985);
- Rivestimento interno della vasca di raccolta in materiale plastico anti-acido realizzato appositamente per il tipo di sostanza corrosiva che dovrà contenere la vasca.

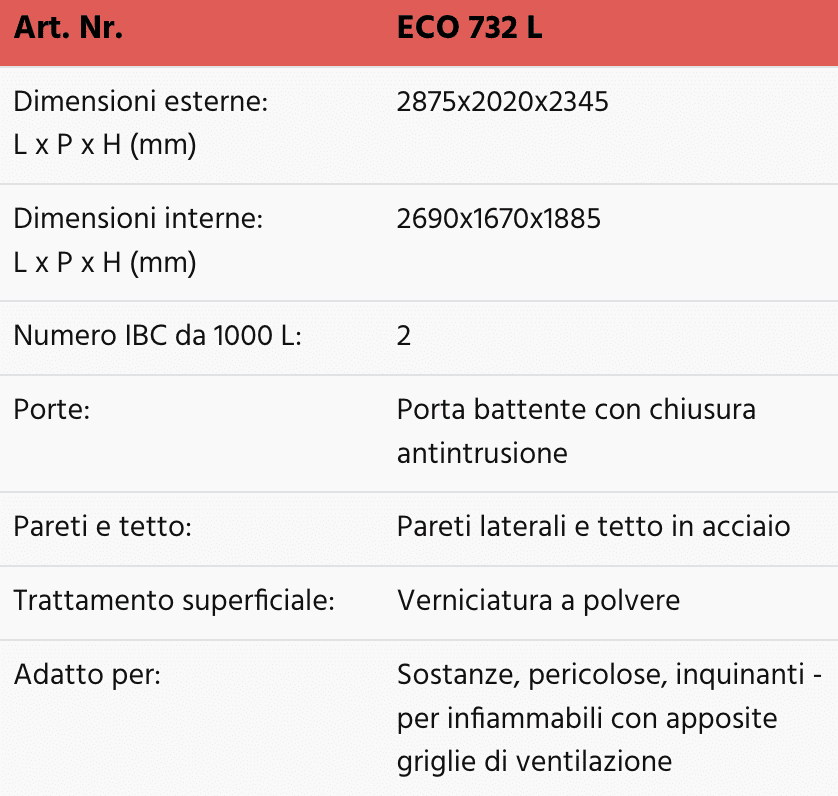

Dati tecnici box coibentato per 1 IBC:
| Art. Nr. | ECO 732 L |
|---|---|
| Dimensioni esterne: L x P x H (mm) |
2875x2020x2345 |
| Dimensioni interne: L x P x H (mm) |
2690x1670x1885 |
| Numero IBC da 1000 L: | 2 |
| Porte: | Porta battente con chiusura antintrusione |
| Pareti e tetto: | Pareti laterali e tetto in acciaio |
| Trattamento superficiale: | Verniciatura a polvere |
| Adatto per: | Sostanze, pericolose, inquinanti - per infiammabili con apposite griglie di ventilazione |

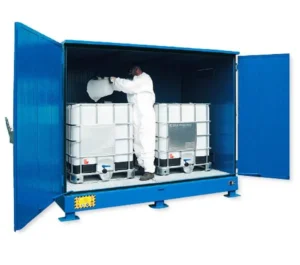

Armadio da esterno coibentato per lo stoccaggio di 2 IBC. Questo modello è indicato per tutti quei liquidi che non devono subire sbalzi termici per mantenere inalterate le loro proprietà o che rischiano altrimenti di sviluppare reazioni anche pericolose. L’isolamento termico è garantito dai pannelli in lana minerale, spessi 50 mm, tra pareti, porte e tetto.
La struttura ha un’altezza interna studiata per l’utilizzo sia come deposito di stoccaggio che come stazione di dosaggio ed è infatti predisposta per l’applicazione di supporti inclinati per facilitare le operazioni di travaso.
Il deposito è inoltre dotato di vasca di raccolta integrata, capacità di 1000 lt, con grigliato rimovibile in acciaio zincato a caldo, chiusura antintrusione, griglie di ventilazione standard e ganci per bloccare le porte in posizione aperta per agevoli operazioni di movimentazione.
Accessori più richiesti per questo modello:
- Griglie di ventilazione opzionali per lo stoccaggio di materiale infiammabile con area di passaggio pari ad un trentesimo della superficie in pianta (Circolare del Ministero degli Interni n° 8 del 17/04/1985).
- Rivestimento antiacido della vasca di raccolta.
Dati tecnici box coibentato per 1 IBC:

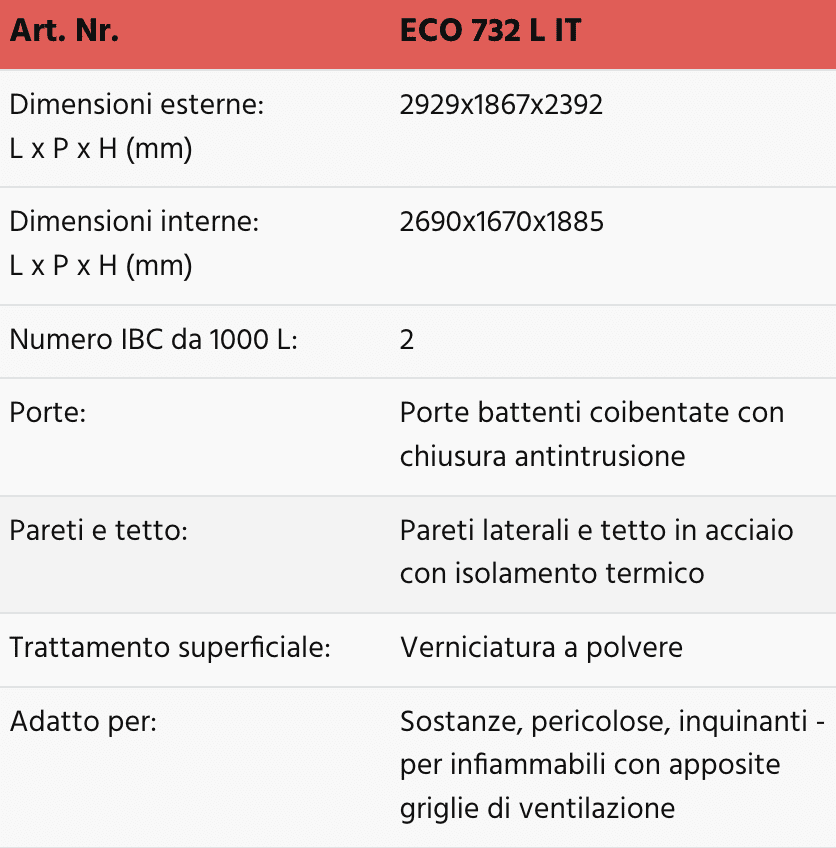

| Art. Nr. | ECO 732 L IT |
|---|---|
| Dimensioni esterne: L x P x H (mm) |
2929x1867x2392 |
| Dimensioni interne: L x P x H (mm) |
2690x1670x1885 |
| Numero IBC da 1000 L: | 2 |
| Porte: | Porte battenti coibentate con chiusura antintrusione |
| Pareti e tetto: | Pareti laterali e tetto in acciaio con isolamento termico |
| Trattamento superficiale: | Verniciatura a polvere |
| Adatto per: | Sostanze, pericolose, inquinanti - per infiammabili con apposite griglie di ventilazione |
- Mensole, ripiani e pareti divisorie per determinati modelli a seconda dello spazio disponibile.
- Supporto inclinato per IBC.
- Fissaggi per tenere le porte aperte durante le operazioni.
- Rivestimento interno della vasca di sicurezza in vari materiali anti-acido a seconda della sostanza corrosiva.
- Isolamento termico.
- Certificazioni REI per tutte le classi di resistenza al fuoco.
- Struttura idonea per materiali esplosivi su richiesta.
- Design compatto per l’ottimizzazione dello spazio
- Griglie di ventilazione per prevenire una possibile saturazione interna di gas
- Tenuta stagna della vasca di raccolta e qualità della saldatura testate e certificate UNI EN ISO 3834:2-2021 per la massima sicurezza del personale, dell’ambiente e per la tutela dell’ambiente e delle falde acquifere
- Grigliato ad elevata portata, realizzato in acciaio zincato a caldo e facile da rimuovere operazioni di pulizia ed ispezione della vasca sicure ed efficienti
- Verniciatura a polvere in più fasi che crea uno film ultraresistente a ruggine, corrosione e agenti atmosferici – per i modelli sovraverniciati
- Zincatura a caldo per la massima resistenza alle intemperie e alla corrosione – per i modelli zincati
- Base con tasche di inforcazione per una stabile e sicura movimentazione, a vuoto, tramite carrello elevatore
- Porte a battenti con chiusura a chiave antintrusione per impedire l’accesso a personale non autorizzato
- Trattamento superficiale: zincatura a caldo e/o sovraverniciatura del colore desiderato
- Pannelli EI per isolamento termico e resistenti al fuoco.
- Certificazioni REI per tutte le classi.
- Allarmi di riempimento vasca di contenimento.
- Dimensioni e portate secondo le specifiche del cliente.
- Vasca di raccolta in acciaio al carbonio con rivestimento interno in materiale plastico per acidi e sostanze corrosive.
